Mini bore pile adalah jenis sistem pondasi dalam yang digunakan dalam konstruksi untuk memindahkan beban struktur ke lapisan tanah atau batuan yang lebih dalam dan lebih stabil di bawah permukaan tanah. Kemampuan instalasi kami berkisar antara 350 mm hingga 600 mm. Pekerjaan ini dapat dikerjakan dengan menggunakan mesin yang portabel sehingga ideal untuk ruang terbatas atau proyek dengan akses terbatas.

Mini bore pile khusus kami menggunakan metode wash boring dengan memanfaatkan pengeboran mekanis menggunakan tenaga hidrolik serta air bertekanan untuk memecah tanah dan mengeluarkannya dari dasar lubang bor. Pile ini diperkuat dengan menggunakan tulangan rangka baja serta diisi dengan beton menggunakan pipa tremie.

Unduh brosur kami:

Brosur Mini Bore Pile - Bahasa Inggris

Brosur Mini Bore Pile - Bahasa Indonesia

Aplikasi dan Manfaat

Aplikasi Mini Bore Pile

Bangunan Tinggi: Memberikan dukungan pondasi yang kuat untuk bangunan tinggi.
Jembatan: Digunakan sebagai pondasi untuk jembatan dan struktur besar lainnya.
Infrastruktur Berat: Cocok untuk proyek yang membutuhkan pondasi yang sangat kuat dan stabil, seperti pembangkit listrik, menara, dan bendungan.
Kawasan Perkotaan & Terbatas: Efektif untuk konstruksi di daerah padat penduduk atau lokasi dengan ruang kerja terbatas di mana mesin pemancang besar tidak dapat beroperasi.
Struktur Penahan & Stabilisasi Lereng: Digunakan untuk menopang dinding penahan, ruang bawah tanah, atau menstabilkan lereng terhadap longsor.
Fasilitas Industri: Umumnya diterapkan di pabrik, gudang, dan proyek industri berat lainnya yang membutuhkan pondasi yang dalam dan stabil.

Mini Bore Pile Setelah Instalasi

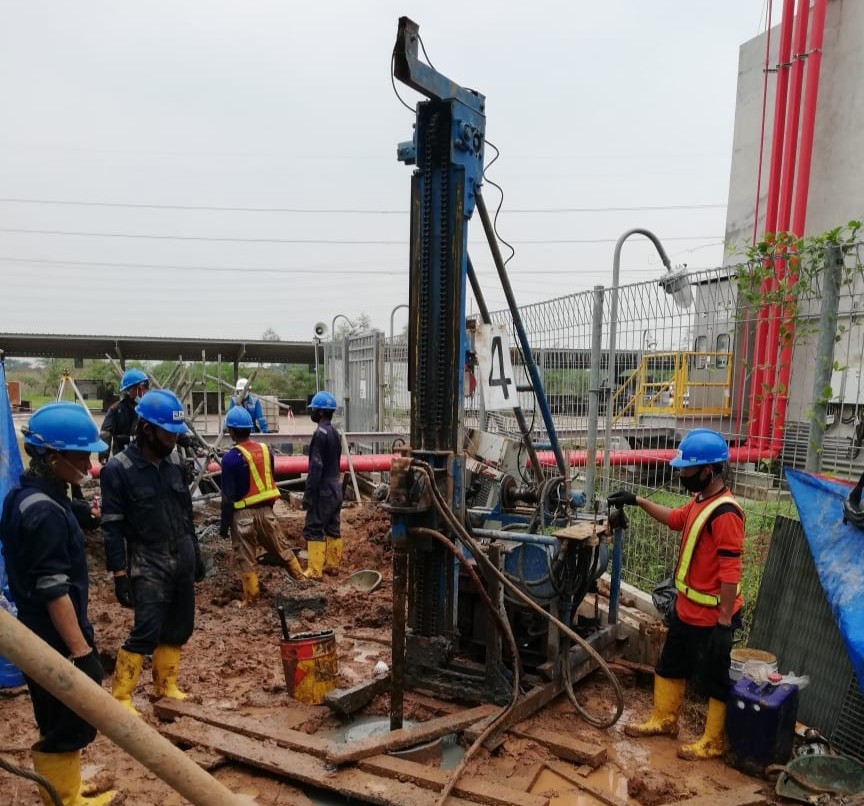

Rig Pengeboran Bore Pile (Jacro)

Manfaat

Daya Dukung Tinggi: Mampu menahan beban yang sangat besar, cocok untuk bangunan dan struktur besar.
Stabilitas: Memberikan stabilitas tinggi pada berbagai kondisi tanah, termasuk lapisan tanah lunak dan berair.
Adaptabilitas: Dapat disesuaikan dengan berbagai jenis proyek dan kondisi tanah.
Getaran & Kebisingan Yang Tidak Besar: Proses pemasangan yang menghasilkan sedikit kebisingan dan getaran, sehingga cocok untuk lingkungan perkotaan atau lokasi yang sensitif.
Penetrasi Dalam: Dapat menjangkau lapisan keras pada level yang lebih dalam, memastikan penyaluran beban yang baik ke lapisan tanah yang kuat.
Daya Tahan: Menawarkan integritas struktural jangka panjang dan ketahanan terhadap penurunan.

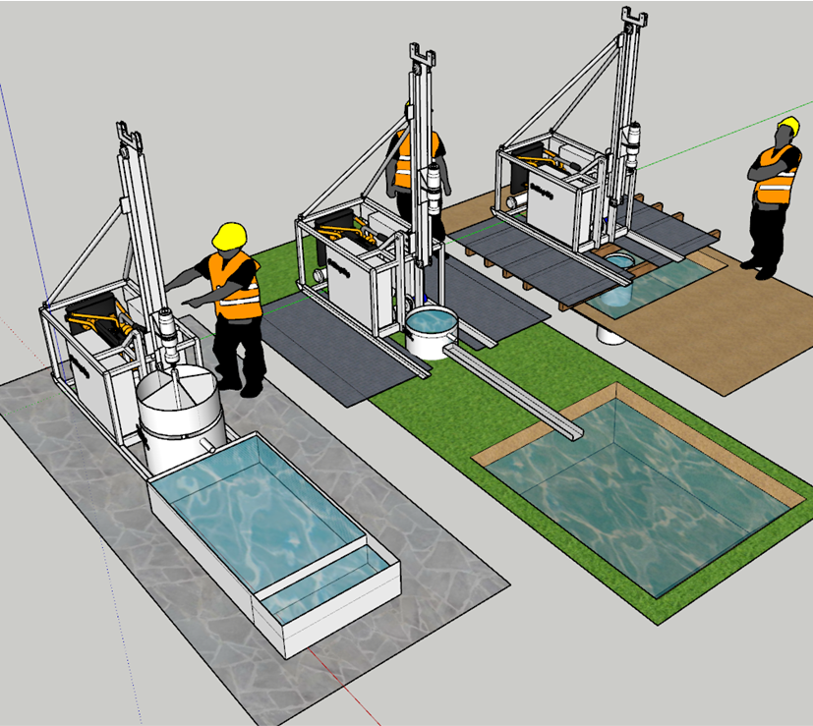

Alternatif Penanganan Lumpur

Pit pengendapan akan digunakan untuk mengendapkan lumpur dan batuan dari lubang pengeboran.
Pit pengendapan dapat dibuat dengan menggunakan wadah air atau lubang galian di tanah.
Lumpur akan dialirkan ke pit penyimpanan untuk digunakan kembali dalam proses pengeboran menggunakan pompa pengeboran.

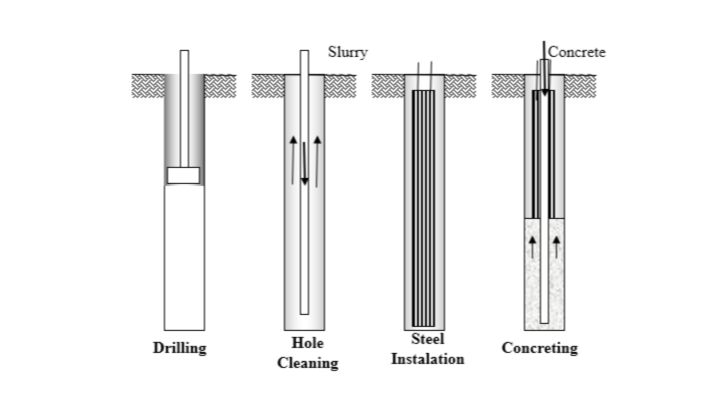

Metode Mini Bore Pile

Metode Mini Bore Pile

Skema Penanganan Lumpur Pengeboran Mini Bore Pile

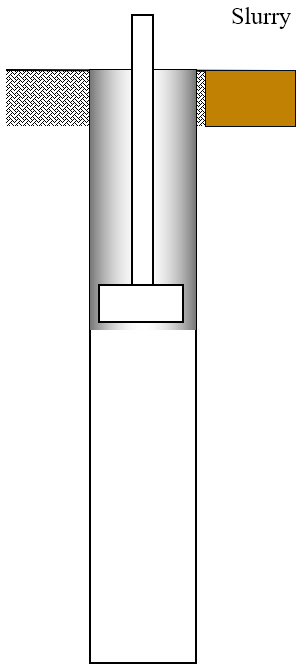

Pekerjaan Pengeboran

Rig perlu diposisikan dengan benar untuk menghindari pengeboran miring.

Umumnya metode rotary wash boring digunakan, di mana

Mata bor yang terpasang di stang bor atau mata bor dipasang di bagian bawah casing yang diputar untuk menembus tanah.
Air digunakan sebagai fluida pengeboran untuk membilas tanah dari dalam lubang bor dengan menggunakan pompa bertekanan.

Sistem pengeboran meliputi:

Casing dipasang untuk menopang dinding lubang bor selama pengeboran.
Sirkulasi lumpur dipompa ke dalam lubang bor untuk membantu pembuangan tanah dan menjaga stabilitas dinding.
Limpahan lumpur dikumpulkan dan diendapkan untuk mengumpulkan potongan tanah.
Lumpur yang sudah diendapkan dipindahkan ke pit penyimpanan tempat lumpur mengendap.
Air pengeboran yang bersih kemudian disirkulasikan kembali ke dalam pit pengeboran, menciptakan sistem loop tertutup untuk pengeboran yang efisien dan berkelanjutan.

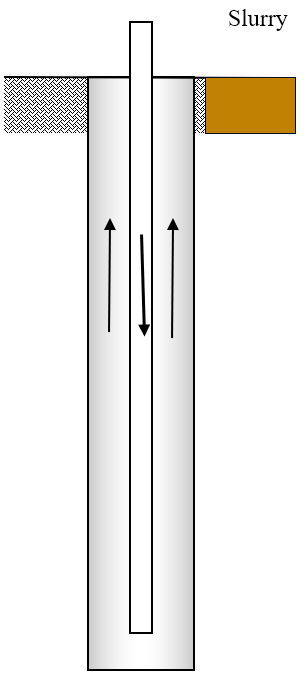

Pembersihan Lubang Setelah Pengeboran

Setelah kedalaman akhir tercapai:

Semprot dasar lubang bor dengan air bersih dengan tekanan dan debit yang cukup untuk menghilangkan sisa-sisa serpihan lepas, lumpur, dan butiran halus.
Pastikan lubang bor benar-benar bersih untuk meningkatkan daya rekat grout dan menjaga stabilitas lubang untuk langkah selanjutnya.

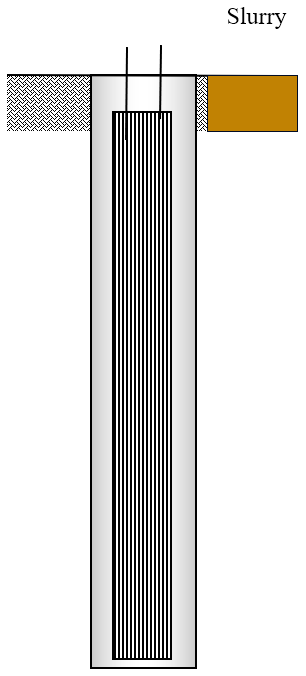

Instalasi Rebar

Rebar disusun per segmen menjadi satu bagian utuh membentuk rangka baja (steel cage).
Rangka diturunkan secara perlahan dan hati-hati untuk mencegah kerusakan pada dinding lubang.
Rangka baja dapat disambung sampai mencapai dasar pengeboran.

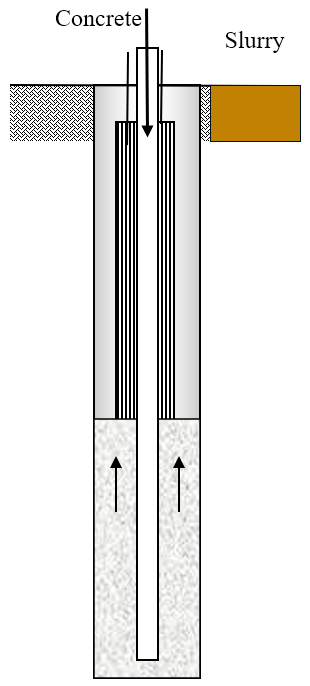

Instalasi Beton

Pipa tremie dipasang sampai mencapai dasar lubang. Corong dipasang di atas pipa tremie

Setelah pipa tremie dipasang, pengukuran kedalaman akhir dilakukan untuk memeriksa risiko keruntuhan lubang.

Pengerjaan beton dimulai dengan menuangkan beton ke dalam pipa tremie.

Proses ini dilanjutkan tanpa penundaan untuk menghindari beton yang mengeras di dalam pipa tremie.
Panjang tremie dapat dikurangi selama proses pengecoran dengan tetap mempertahankan ujung tremie terendam beton sedalam dua meter.

Proyek Kami

Instalasi Mini Bore Pile di RDMP Balikpapan Refinery, Kalimantan Timur, Indonesia (2022-2023)

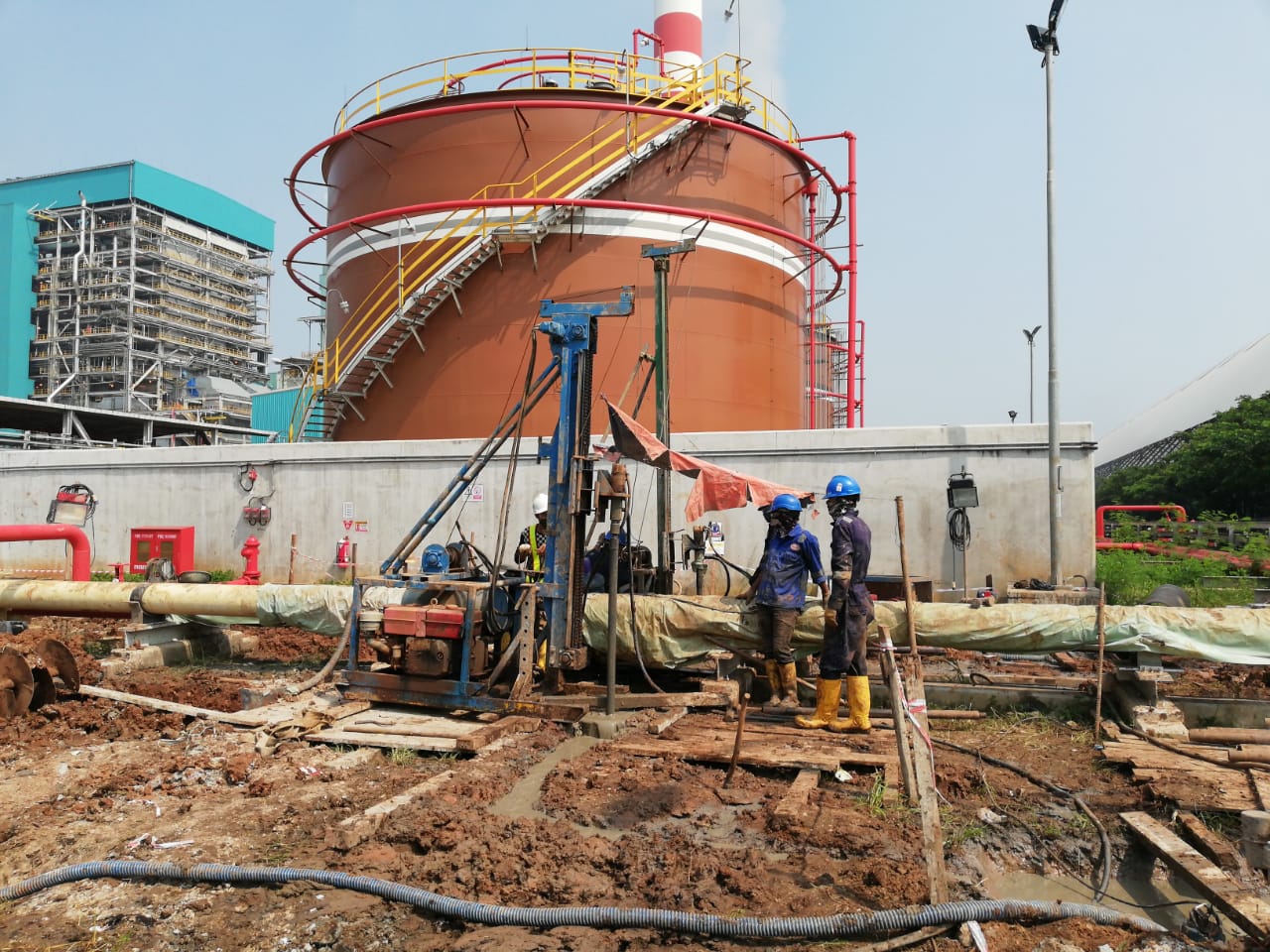

Instalasi Mini Bore Pile di PLTU Lontar, Tangerang, Banten, Indonesia (2021)

Instalasi Mini Bore Pile di Lelewatu, Sumba, East Nusa Tenggara, Indonesia (2017-2018)

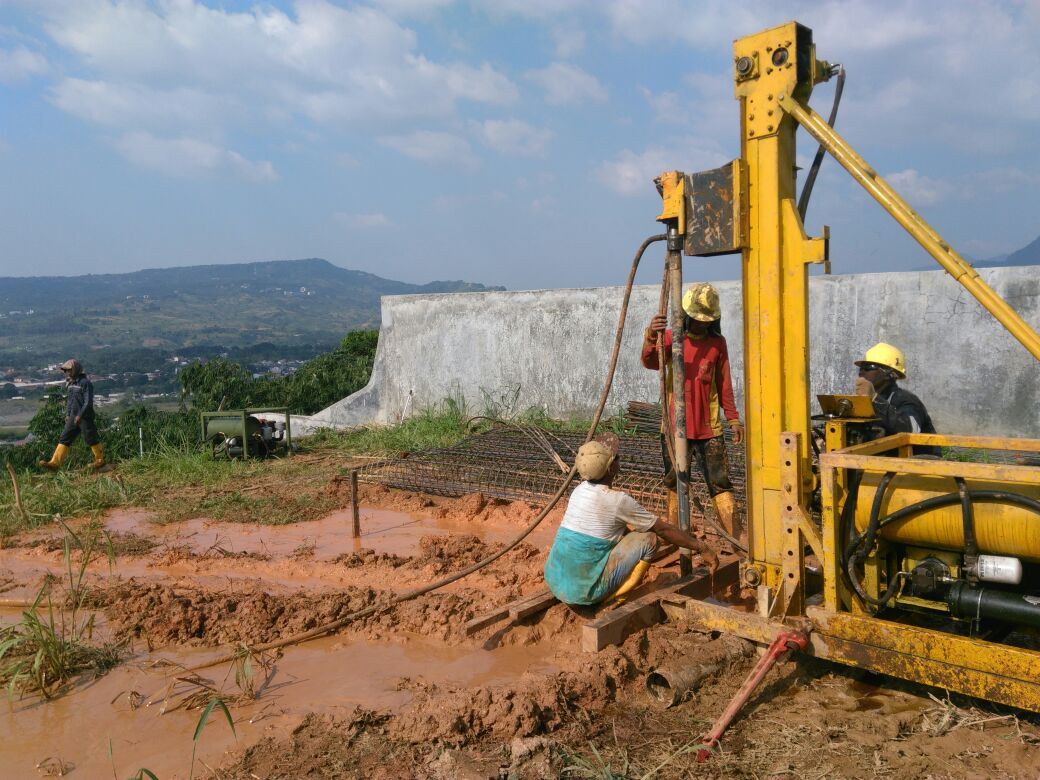

Instalasi Mini Bore Pile di Sentul City, Bogor, Jawa Barat, 2017

Instalasi Mini Bore Pile di Sentul City, Bogor, Jawa Barat, Indonesia (2017)

Peralatan Kami

Kami menggunakan mesin bor hidrolik kompak yang dirancang untuk ruang kerja dengan jarak bebas rendah (low-clearance), memungkinkan pemasangan tiang pancang dengan presisi tinggi bahkan di lingkungan yang menantang.
