Micropile
Micropile

Micropile adalah tiang pondasi dengan bahan pengisi grouting berdiameter maksimum 250 mm. Tiang ini digunakan di area dengan ruang terbatas atau kondisi tanah yang memerlukan penetrasi lebih dalam untuk mencapai kapasitas dukung beban yang diperlukan.

Micropile merupakan solusi efektif untuk memperkuat struktur yang sudah ada atau memberikan dukungan pondasi di daerah dengan area dengan ruang terbatas.

Micropile yang umum meliputi:

  1. Pengeboran lubang bor dengan diameter berkisar antara 3 inci hingga 10 inci.
  2. Perkuatan yang umum digunakan adalah pipa baja, grouting, dan/atau penempatan baja tulangan sesuai dengan spesifikasi desain.
  3. Penimbunan kembali lubang bor dengan grouting semen, yang diaplikasikan baik bertekanan maupun dengan aliran gravitasi.

Unduh brosur kami:

PDF Logo Brosur Micropile - Bahasa Inggris
PDF Logo Brosur Micropile - Bahasa Indonesia

Aplikasi dan Manfaat

Aplikasi

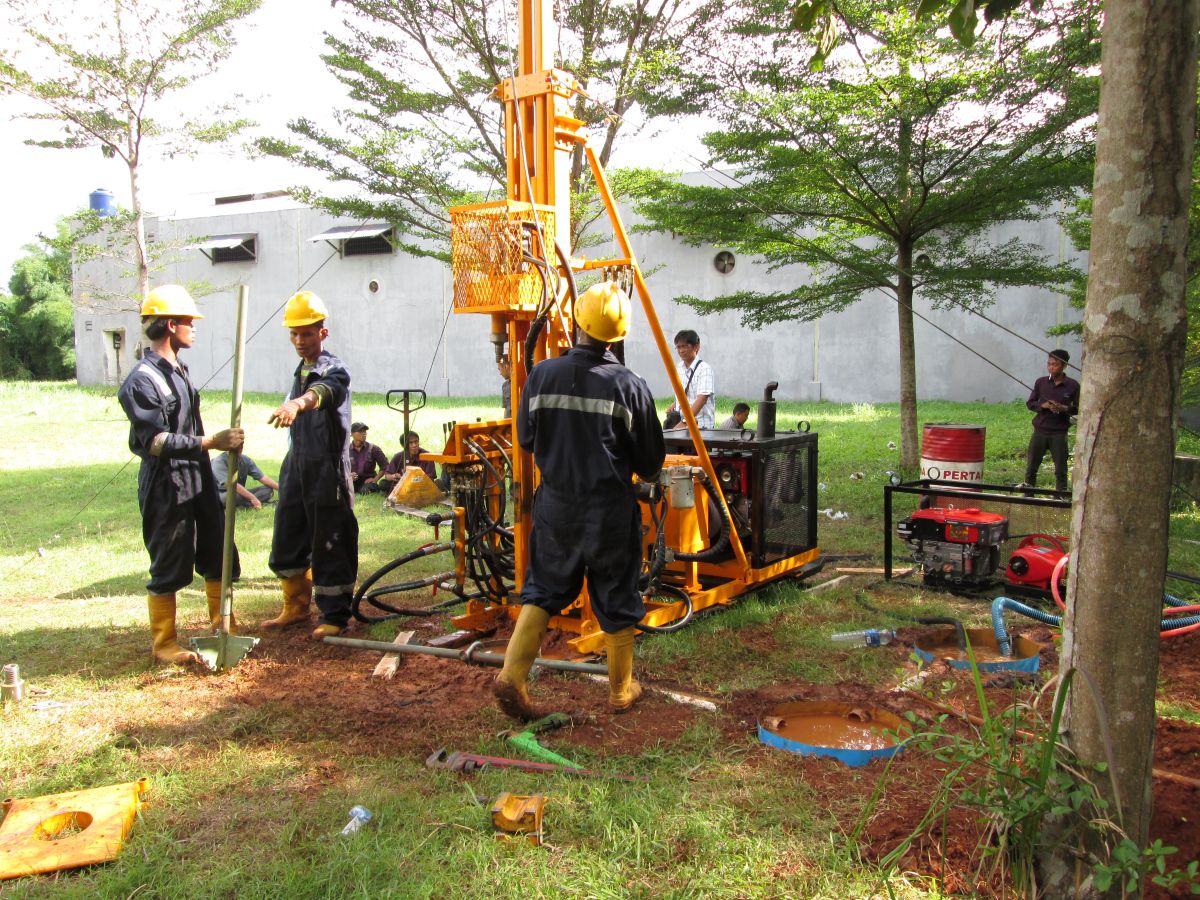

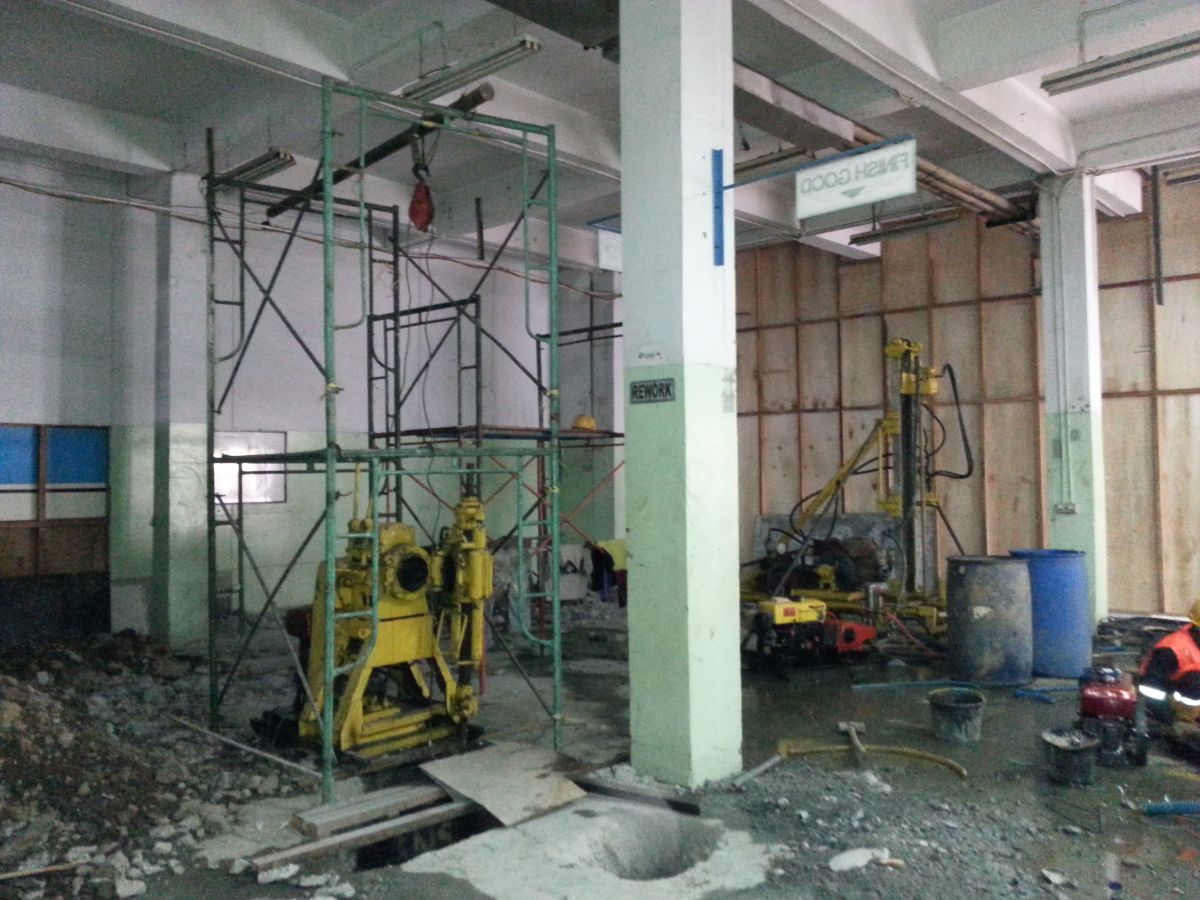

Micropile
Inspeksi Micropile

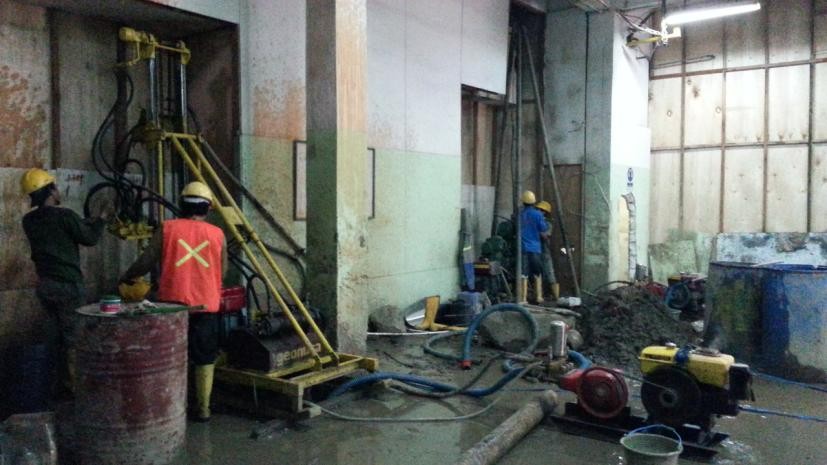

Pekerjaan Micropile di Dalam Ruangan
Pekerjaan Micropile di Dalam Ruangan

Manfaat

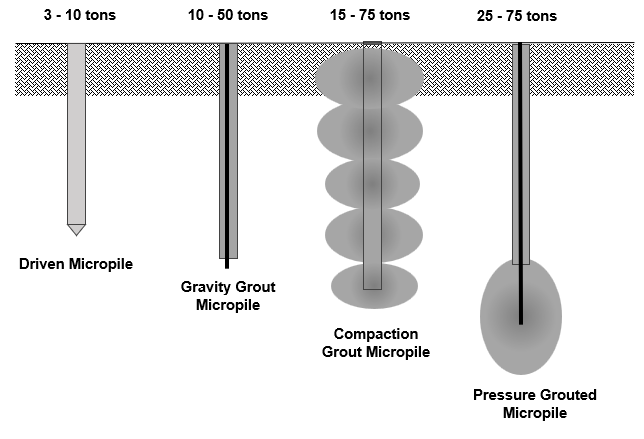

Tipe Tipe Micropile

Tipe Tipe Micropile
Tipe Tipe Micropile

Tipe Tipe Micropile

  1. Driven Micropile: Driven micropile adalah micropile berdiameter kecil yang dipasang dengan menancapkan pipa baja ke dalam tanah dengan cara dipukul dengan vibrator. Metode ini menawarkan pemasangan yang cepat dengan perpindahan tanah yang minimal, sehingga ideal untuk proyek dengan akses yang sempit, struktur yang sudah ada, atau keterbatasan waktu. Driven micropile umumnya digunakan untuk menopang pondasi baru atau menopang pondasi yang sudah ada dalam berbagai kondisi tanah.

  2. Gravity Grout Micropile: Gravity grout micropile dilakukan dengan melakukan pengeboran awal, kemudian batang tulangan baja atau casing baja dimasukkan ke dalam lubang bor. Selanjutnya, lubang tersebut diisi dengan grout semen yang diinjeksikan secara gravitasi (tanpa tekanan). Metode ini tergolong sederhana namun efisien, dan umumnya diterapkan pada kondisi tanah dengan tekanan air pori rendah serta kestabilan geoteknik yang memadai. Sistem ini memberikan kapasitas dukung aksial yang andal dan banyak digunakan pada aplikasi struktural ringan hingga menengah maupun pekerjaan perkuatan pondasi (retrofit).

  3. Compaction Grout Micropile: Compaction grout micropile memanfaatkan injeksi grout yang kental/mortar (air + semen + pasir) dengan menggunakan tekanan untuk mendorong tanah gembur atau lunak di sekitarnya sekaligus memperkuat pile itu sendiri. Dua fungsi ini tidak hanya meningkatkan kapasitas beban pile, tetapi juga meningkatkan stabilitas tanah secara keseluruhan. Ideal untuk proyek dengan tanah yang tidak padat atau memiliki masalah penurunan, compaction grout micropile merupakan solusi ampuh untuk memperkuat pondasi baik dalam konstruksi baru maupun pekerjaan remediasi.

  4. Pressure Grouted Micropile: Pressure grouted micropile memanfaatkan injeksi grout yang cair (air + semen) dengan menggunakan tekanan untuk meresap ke dalam tanah yang berpori di sekitarnya sehingga media tanah menjadi lebih kuat. Proses ini menciptakan ikatan struktural antara grout dan tanah, yang secara signifikan meningkatkan gaya gesek dinding (skin friction) tiang serta kapasitas dukung beban secara keseluruhan.

Tipikal Metode Micropile

Urutan Pekerjaan Micropile
Urutan Pekerjaan Micropile

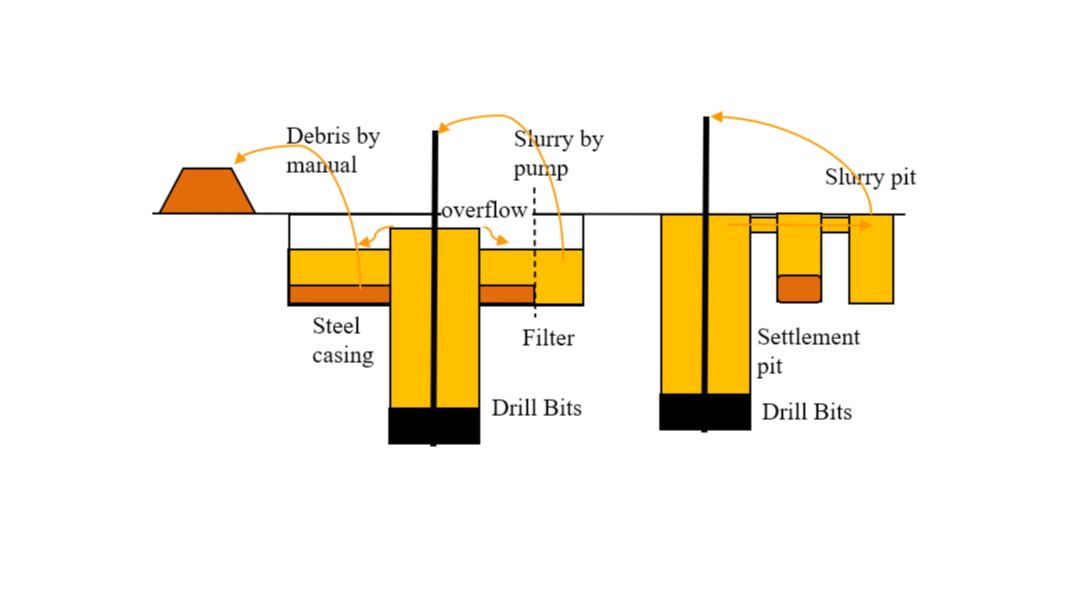

Skema Pengeboran Micropile
Skema Pengeboran Micropile

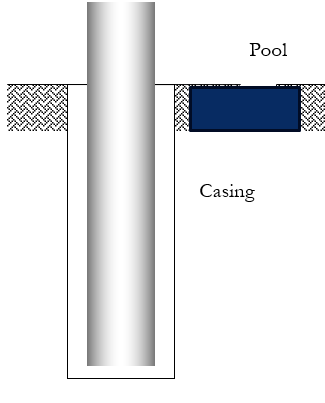

Pekerjaan Pengeboran
Pekerjaan Pengeboran

Pekerjaan Pengeboran

  • Rig perlu diposisikan dengan benar untuk menghindari pengeboran miring.
  • Umumnya metode rotary wash boring digunakan, di mana
    • Mata bor yang terpasang di stang bor atau mata bor dipasang di bagian bawah casing yang diputar untuk menembus tanah.
    • Air digunakan sebagai fluida pengeboran untuk membilas tanah dari dalam lubang bor dengan menggunakan pompa bertekanan.
  • Sistem pengeboran meliputi:
    • Casing dipasang untuk menopang dinding lubang bor selama pengeboran.
    • Sirkulasi lumpur dipompa ke dalam lubang bor untuk membantu pembuangan tanah dan menjaga stabilitas dinding.
    • Limpahan lumpur dikumpulkan dan diendapkan untuk mengumpulkan potongan tanah.
    • Lumpur yang sudah diendapkan dipindahkan ke pit penyimpanan tempat lumpur mengendap.
    • Air pengeboran yang bersih kemudian disirkulasikan kembali ke dalam pit pengeboran, menciptakan sistem loop tertutup untuk pengeboran yang efisien dan berkelanjutan.
Pembersihan Lubang
Pembersihan Lubang

Pembersihan Lubang Setelah Pengeboran

  • Setelah kedalaman akhir tercapai:
    • Semprot dasar lubang bor dengan air bersih dengan tekanan dan debit yang cukup untuk menghilangkan sisa-sisa serpihan lepas, lumpur, dan butiran halus.
    • Pastikan lubang bor benar-benar bersih untuk meningkatkan daya rekat grout dan menjaga stabilitas lubang untuk langkah selanjutnya.

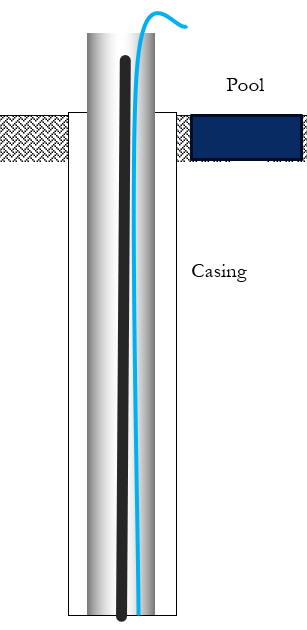

Pemasangan Perkuatan
Pemasangan Perkuatan

Pemasangan Perkuatan

  • Setelah pembersihan:
    • Masukkan pembesian ke dalam lubang bor. Pembesian ini bisa dalam bentuk pipa baja, tulangan baja, atau kombinasi dari keduanya.
    • Turunkan pembesian secara perlahan dan hati-hati untuk menghindari kerusakan pada dinding lubang bor.
  • Pembesian yang dapat diaplikasikan untuk micropile adalah:
    • Satu, dua, atau tiga tulangan baja
    • Satu pipa baja
    • Kombinasi antara tulangan baja dan pipa baja

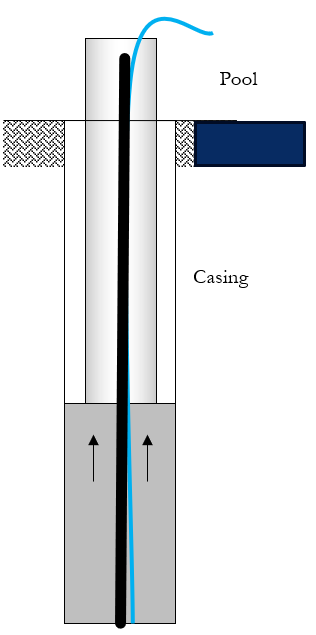

Instalasi Grout
Instalasi Grout

Instalasi Grout

  • Pemasangan grout dimulai dari dasar lubang dan mengalir hingga mencapai bagian atas pile.
  • Pastikan pembesian terbungkus sempurna untuk:
    • Memaksimalkan transfer beban dari micropile ke tanah di sekitarnya.
    • Menciptakan sambungan yang kokoh dan stabil antara micropile dan tanah.

Proyek Kami

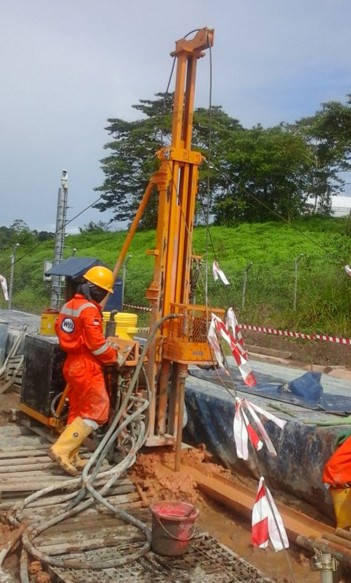

Instalasi Micropile di Tangguh, Papua, Indonesia (2013)
Instalasi Micropile di Tangguh, Papua, Indonesia (2013)

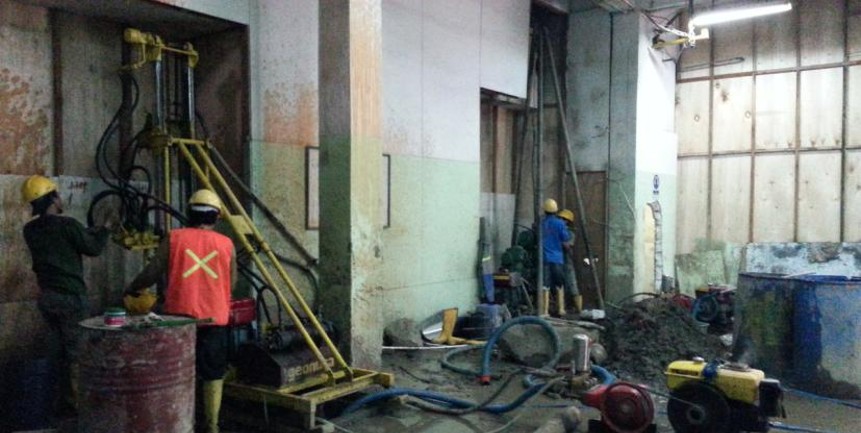

Instalasi micropile di ruangan terbatas di Ancol, Jakarta, Indonesia (2013)
Instalasi micropile di ruangan terbatas di Ancol, Jakarta, Indonesia (2013)

Peralatan Kami

Kami menggunakan mesin bor hidrolik kompak yang dirancang untuk ruang kerja dengan jarak bebas rendah (low-clearance), memungkinkan pemasangan tiang pancang dengan presisi tinggi bahkan di lingkungan yang menantang.

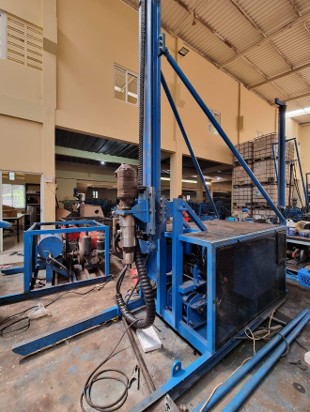

Rig Pengeboran
Rig Pengeboran
Mixer
Mixer
Water Pump
Pompa Air

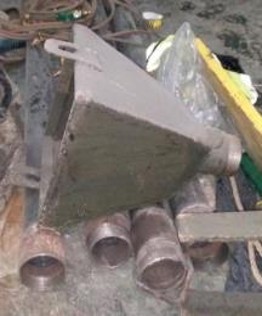

Tremie Pipe
Pipa Tremie

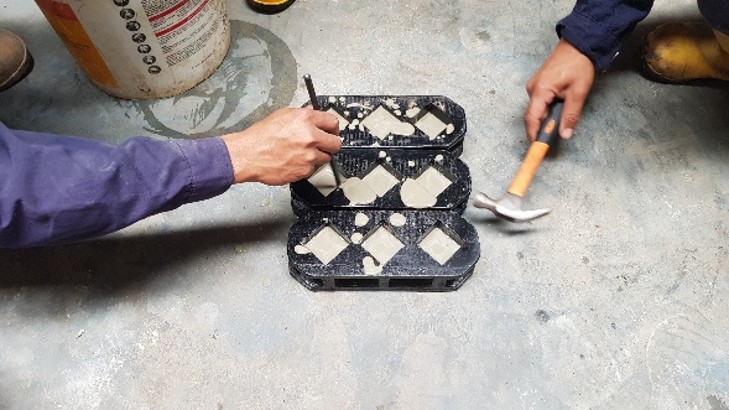

Kit Test Sampel
Kit Tes Sampel
